Questo kit rappresenta una soluzione tecnica bilanciata e pronta all'installazione, ideale per utenze residenziali con contratti da 3 kW o 4,5 kW. La scelta di separare il quadro DC dal quadro AC (Chint) garantisce una maggiore flessibilità nel posizionamento dei componenti e una protezione dedicata per ogni sezione dell'impianto.

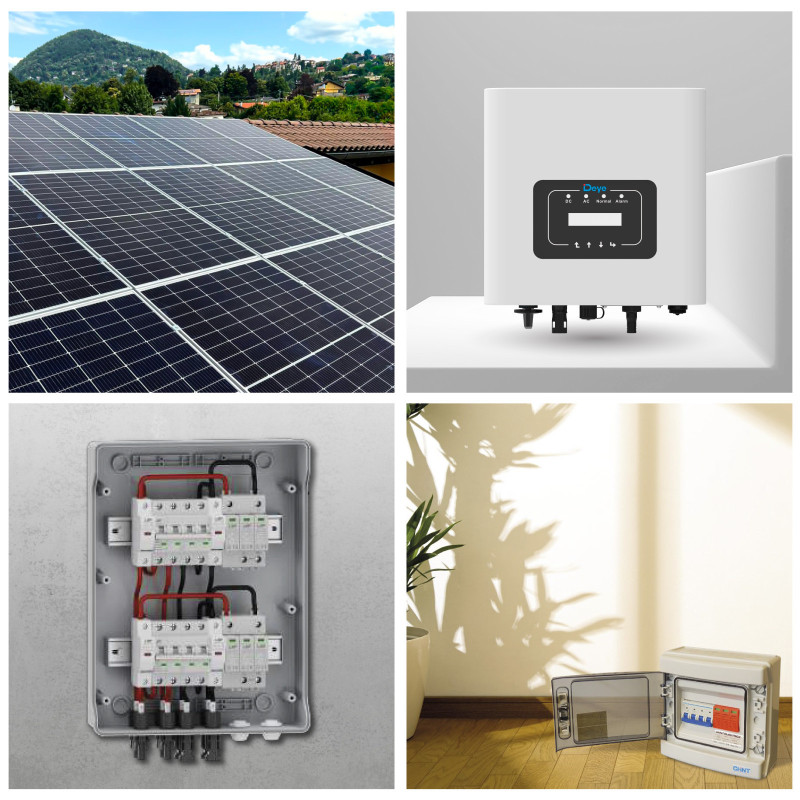

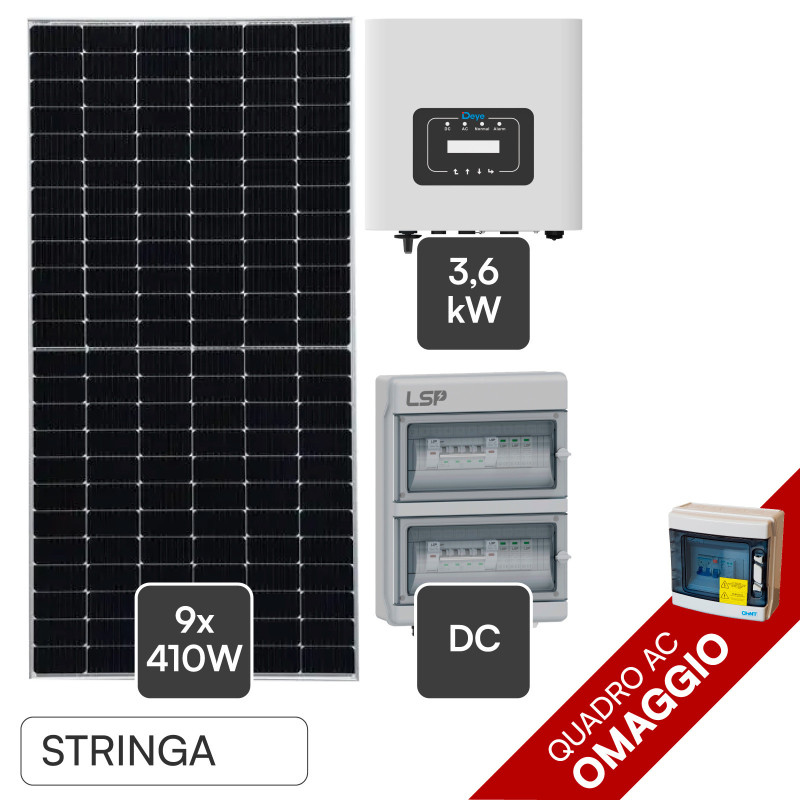

SR 045 Kit Fotovoltaico On-Grid 3,69 kWp - V-Tac & Chint
1. Campo Fotovoltaico: Pannelli V-Tac 410W (9 unità)
Potenza di Picco Totale: 3,69 kWp.
Tecnologia: Monocristallino Half-Cut. Questa tecnologia seziona le celle a metà, permettendo al pannello di continuare a produrre energia anche se una parte è in ombra.
Resistenza Meccanica: Certificati per resistere a carichi di neve (5400 Pa) e pressione del vento (2400 Pa).
Dimensioni: Circa 1722 x 1134 x 30 mm per pannello.

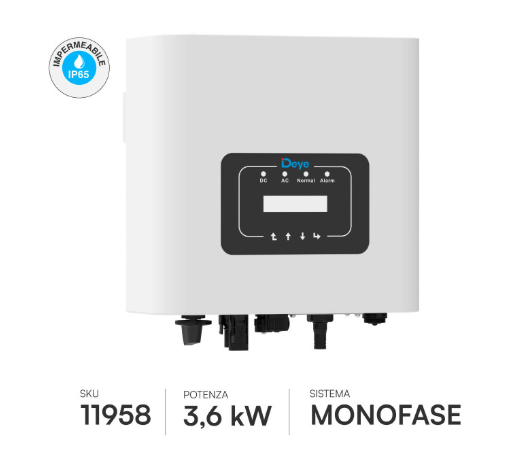

2. Inverter Monofase 3,6kW (Certificato CEI 0-21)
Potenza Nominale: 3,6 kW AC.
Efficienza Massima: Solitamente superiore al 97,5%.
Gestione Stringhe: Dotato di 2 MPPT indipendenti. Questo è fondamentale per gestire i 9 pannelli se divisi in due esposizioni diverse (es. Est e Ovest).
Funzioni: Protezione anti-islanding (obbligatoria), monitoraggio tramite App e raffreddamento passivo per zero rumore.
3. Sezione di Protezione: I Due Quadri Elettrici
A differenza dei kit base, qui la protezione è suddivisa per massimizzare la sicurezza:

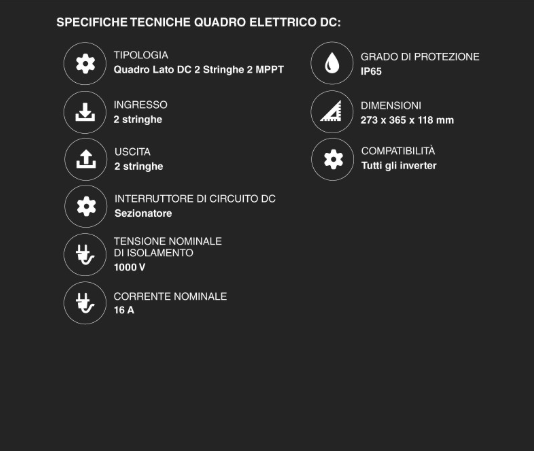

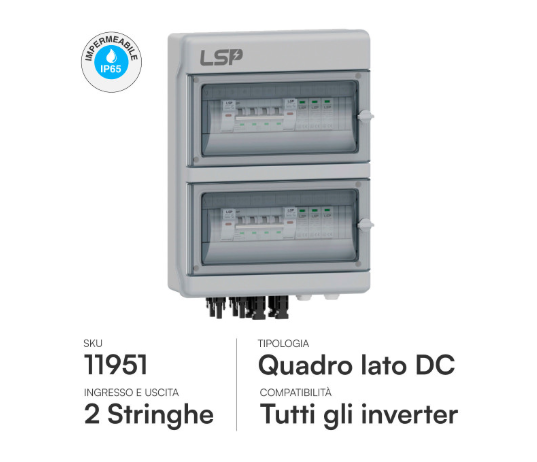

Quadro DC (2 Stringhe):
Scaricatori di Sovratensione (SPD): Proteggono l'inverter dalle sovratensioni atmosferiche (fulmini) provenienti dai pannelli.
Sezionatori/Fusibili: Permettono di isolare le 2 stringhe di pannelli in modo indipendente per manutenzione o emergenza.

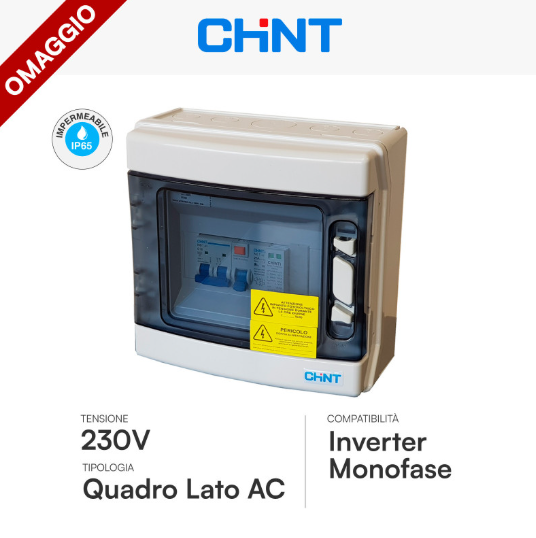

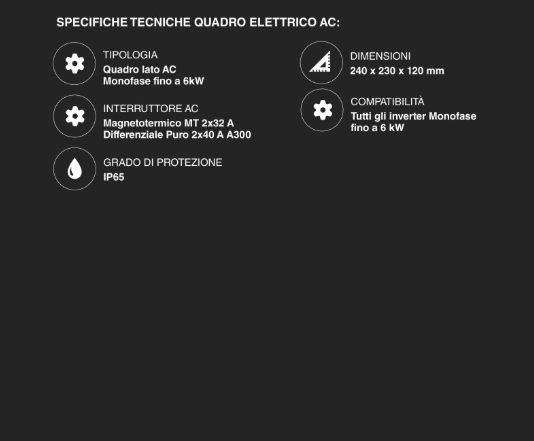

Quadro AC (Chint):
Interruttore Magnetotermico: Protegge dai sovraccarichi e cortocircuiti lato rete elettrica.
Interruttore Differenziale: Garantisce la sicurezza contro le dispersioni elettriche e le scosse.
Componentistica Chint: Leader mondiale per affidabilità nel settore industriale e civile.
Prestazioni Attese e Rendimento
Produzione Annuale stimata: Tra 4.500 kWh e 5.200 kWh (in base all'orientamento e alla zona geografica).
Autoconsumo: Senza batterie, è possibile coprire fino al 30-40% del fabbisogno annuale semplicemente spostando i carichi (lavatrice, lavastoviglie) nelle ore di sole.
Perché questa configurazione è sicura?
L'uso di un Quadro DC a 2 stringhe separato dal Quadro AC Chint è lo standard dell'installazione professionale. In caso di guasto elettrico sulla linea di casa, il quadro AC interviene senza influenzare la produzione dei pannelli, e viceversa. Inoltre, i 9 pannelli (circa 3,7 kWp) forniscono il "boost" necessario per raggiungere i 3,6 kW di potenza dell'inverter anche nelle giornate non perfettamente soleggiate.
